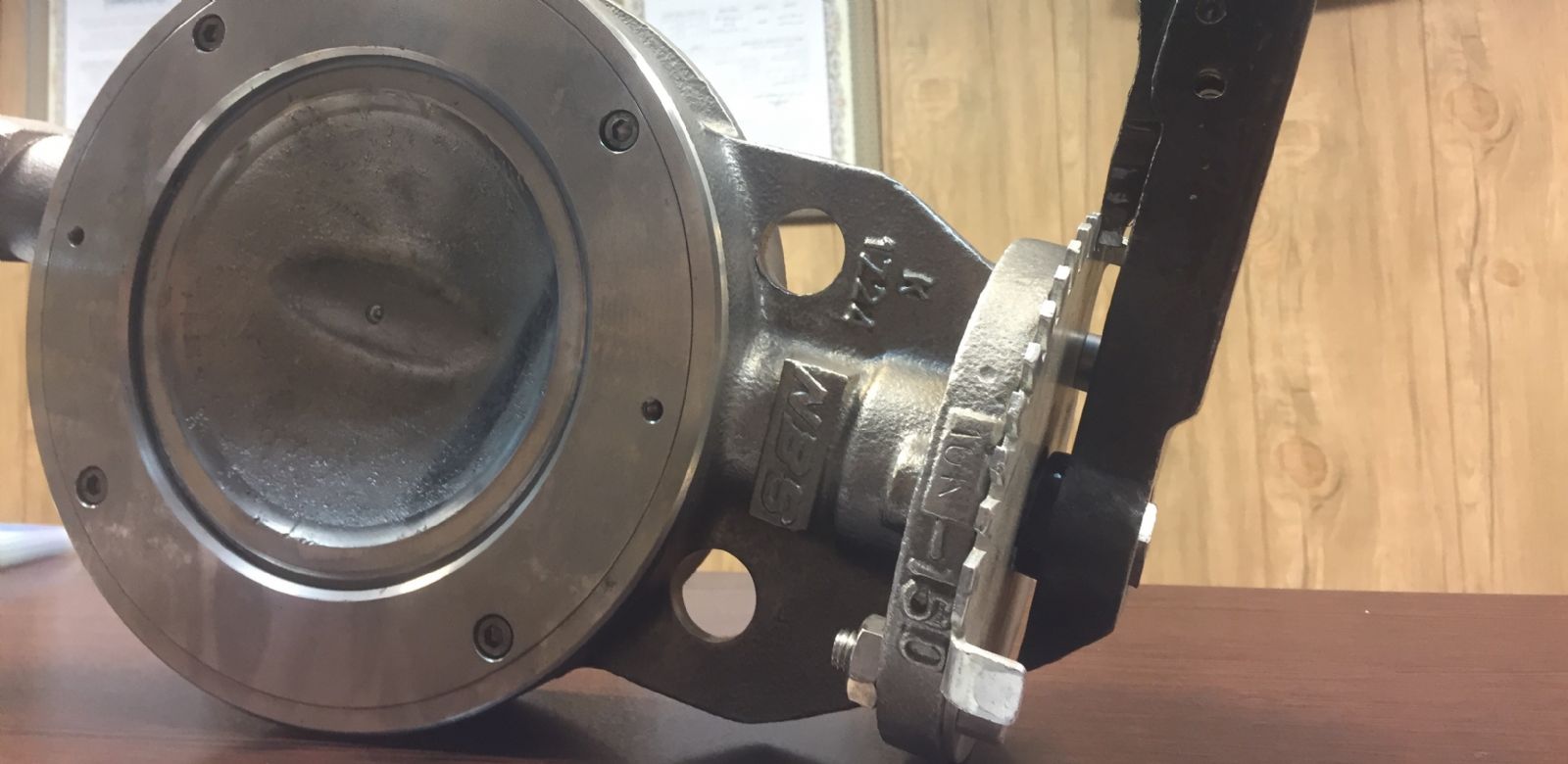

شیر پروانه ای ویفری استیل
مشخصات شیر پروانه ای استیل :
بدنه شیر پروانه ای ویفری تمام استیل برای نصب بین فلنج هایی مناسب است که سوراخکاری آنها مطابق استاندارد DIN EN و یا 150 ANSI CLASS در فشارهای متفاوت می باشند.شیر پروانه ای ویفری تمام استیل در موقعیت باز،کاملا در وسط قرار می گیرد و بهترین شرایط را برای عبور جریان با کمترین افت فشار فراهم می کند.....شیر پروانه ای استیل اصل
سیت تفلونی داخل بدنه از دو طرف قرار دارد و قابل تعویض بوده و آبندی مطمئنی را از هر دو جهت تامین می کند.سایز شیر پروانه ای ویفری تمام استیل:در تمامی سایزها سفارش پذیرفته می شود و با عملکرد دستی و گیربکسی در سايزهاي بالاتر قابل سفارش می باشد
فروش شیر پروانه ای استیل
قیمت شیر پروانه ای استیل
فروش شیر پروانه ای استیل اصلی
مدل شیر پروانه ای استیل....
شیر پروانه ای
سوپاپ پروانه ای یک شیر چرخشی چرخشی یک چهارم است که برای توقف ، تنظیم و شروع جریان استفاده می شود.
دریچه های پروانه به راحتی و سریع باز می شوند. چرخش دسته 90 درجه باعث بسته شدن یا باز شدن کامل دریچه می شود
ve شیرهای بزرگ پروانه ای معمولاً به اصطلاح جعبه دنده مجهز می شوند ، جایی که چرخ دستی توسط چرخ دنده به ساقه متصل می شود. این کار عملکرد شیر را ساده می کند ، اما در هزینه سرعت.
انواع دریچه های پروانه
دریچه های پروانه دارای بدنه مدور کوتاه ، یک دیسک گرد ، صندلی های فلزی به فلزی یا نرم ، یاتاقان های شافت بالا و پایین و یک جعبه پر کننده هستند. ساختار بدنه دریچه پروانه متفاوت است. یک طرح معمولاً استفاده شده از نوع ویفر است که بین دو فلنج قرار می گیرد. نوع دیگر ، طرح ویفر شاخه ای ، توسط پیچ و مهره هایی که به دو فلنج می پیوندند و از سوراخ های پوشش خارجی دریچه عبور می کنند ، بین دو فلنج در جای خود نگه داشته می شود. دریچه های پروانه ای حتی با فلنج ، انتهای جوشکاری نخ و پیچ دار نیز در دسترس هستند ، اما اغلب استفاده نمی شوند.
شیرهای پروانه ای دارای مزایای زیادی نسبت به شیرهای گیت ، گلوب ، پلاگین و توپی هستند ، مخصوصاً برای کاربردهای بزرگ شیر. صرفه جویی در وزن ، فضا و هزینه بارزترین مزایا است. هزینه های نگهداری معمولاً کم است زیرا تعداد حداقل قطعات متحرک وجود دارد و جیب هایی برای به دام انداختن مایعات وجود ندارد.
دریچه های پروانه مخصوصاً برای کار با جریانهای زیاد مایعات یا گازها در فشارهای نسبتاً کم و برای اداره دوغاب یا مایعات با مقدار زیادی مواد جامد معلق بسیار مناسب هستند.
شیرهای پروانه بر اساس یک میراگر لوله ساخته می شوند. عنصر کنترل جریان یک دیسک با قطر تقریباً یکسان قطر داخلی لوله مجاور است که بر روی یک محور عمودی یا افقی می چرخد. وقتی دیسک به موازات اجرای لوله کشی قرار می گیرد ، سوپاپ کاملاً باز می شود. وقتی دیسک به موقعیت عمود نزدیک می شود ، سوپاپ بسته می شود. موقعیت های میانی را می توان با استفاده از دستگاه های قفل کننده در محل ثابت کرد.
شیر پروانه ساخت بدنه
ساخت بدنه شیر پروانه متفاوت است. اقتصادی ترین نوع ویفر است که بین دو فلنج لوله قرار می گیرد. نوع دیگر ، طرح ویفر شاخه ای ، توسط پیچ و مهره هایی که به دو فلنج می پیوندند و از سوراخهای پوشش خارجی شیر عبور می کنند ، بین دو فلنج لوله در جای خود نگه داشته می شود. شیرهای پروانه ای با انتهای فلنج معمولی برای پیچ و مهره به فلنج لوله و در یک ساختار انتهای رزوه ای موجود است.
