شیر پروانه‌ای (مدل لاگ یا لاج) انواع مختلفی دارند و یکی از این انواع ، این شیر به نام "شیر انتهای خط" است که با نام شیر ویفری مدل لاگ یا لاج در بازار شناخته می شود.مشخصات این شیرها در اکثر موارد شبیه شیرهای ویفری عادی می باشد که عملگر آنها می تواند اهرمی ، گیربکسی و یا برقی باشد. قطع و وصل و تنظیم جریان (فشار ، دبی( وظیفه این شیر میباشد.
مشخصات فنی
:
فشارکاری 10/16 بار
گستره کاربرد شیر پروانه ای لاگ:
آب ، فاضلاب و سایر مصارف مشابه صنعتی و ساختمانی
جنس بدنه و زبانه شیر پروانه ای لاگ:
• چدن داکتیل (GGG40 (EN-JS 1030
• لاینینگ داخل بدنه از جنس EPDM
جنس محور شیر پروانه ای لاگ:
• فولاد زنگ نزن X20Cr13.
محافظت در برابر خوردگی
:
• پوشش اپوکسی پودری
تست و بازرسی نهایی:
• طبق استانداردEN12266 -1

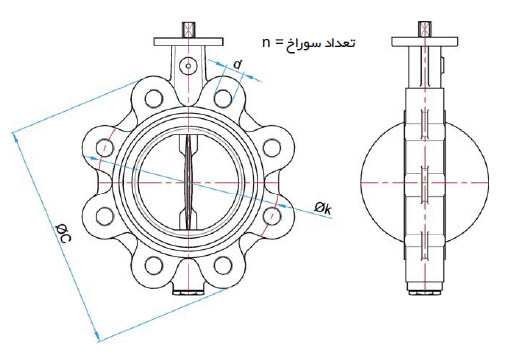

فاصله فلنج تا فلنج:
• طبق استاندارد EN 558-1
شیر پروانه‌ای (مدل لاگ یا لاج)
شیر پروانه ای فاضلابی شیر پروانه‌ای (مدل لاگ یا لاج)
شیر پروانه ای اصلی شیر پروانه‌ای (مدل لاگ یا لاج)
شیر پروانه ای استاندارد شیر پروانه‌ای (مدل لاگ یا لاج)
شیر پروانه ای فلنجی شیر پروانه‌ای (مدل لاگ یا لاج)
شیر پروانه ای
سوپاپ پروانه ای یک شیر چرخشی چرخشی یک چهارم است که برای توقف ، تنظیم و شروع جریان استفاده می شود.
دریچه های پروانه به راحتی و سریع باز می شوند. چرخش دسته 90 درجه باعث بسته شدن یا باز شدن کامل دریچه می شود
ve شیرهای بزرگ پروانه ای معمولاً به اصطلاح جعبه دنده مجهز می شوند ، جایی که چرخ دستی توسط چرخ دنده به ساقه متصل می شود. این کار عملکرد شیر را ساده می کند ، اما در هزینه سرعت.
انواع دریچه های پروانه
دریچه های پروانه دارای بدنه مدور کوتاه ، یک دیسک گرد ، صندلی های فلزی به فلزی یا نرم ، یاتاقان های شافت بالا و پایین و یک جعبه پر کننده هستند. ساختار بدنه دریچه پروانه متفاوت است. یک طرح معمولاً استفاده شده از نوع ویفر است که بین دو فلنج قرار می گیرد. نوع دیگر ، طرح ویفر شاخه ای ، توسط پیچ و مهره هایی که به دو فلنج می پیوندند و از سوراخ های پوشش خارجی دریچه عبور می کنند ، بین دو فلنج در جای خود نگه داشته می شود. دریچه های پروانه ای حتی با فلنج ، انتهای جوشکاری نخ و پیچ دار نیز در دسترس هستند ، اما اغلب استفاده نمی شوند.
شیرهای پروانه ای دارای مزایای زیادی نسبت به شیرهای گیت ، گلوب ، پلاگین و توپی هستند ، مخصوصاً برای کاربردهای بزرگ شیر. صرفه جویی در وزن ، فضا و هزینه بارزترین مزایا است. هزینه های نگهداری معمولاً کم است زیرا تعداد حداقل قطعات متحرک وجود دارد و جیب هایی برای به دام انداختن مایعات وجود ندارد.
دریچه های پروانه مخصوصاً برای کار با جریانهای زیاد مایعات یا گازها در فشارهای نسبتاً کم و برای اداره دوغاب یا مایعات با مقدار زیادی مواد جامد معلق بسیار مناسب هستند.
شیرهای پروانه بر اساس یک میراگر لوله ساخته می شوند. عنصر کنترل جریان یک دیسک با قطر تقریباً یکسان قطر داخلی لوله مجاور است که بر روی یک محور عمودی یا افقی می چرخد. وقتی دیسک به موازات اجرای لوله کشی قرار می گیرد ، سوپاپ کاملاً باز می شود. وقتی دیسک به موقعیت عمود نزدیک می شود ، سوپاپ بسته می شود. موقعیت های میانی را می توان با استفاده از دستگاه های قفل کننده در محل ثابت کرد.
شیر پروانه ساخت بدنه
ساخت بدنه شیر پروانه متفاوت است. اقتصادی ترین نوع ویفر است که بین دو فلنج لوله قرار می گیرد. نوع دیگر ، طرح ویفر شاخه ای ، توسط پیچ و مهره هایی که به دو فلنج می پیوندند و از سوراخهای پوشش خارجی شیر عبور می کنند ، بین دو فلنج لوله در جای خود نگه داشته می شود. شیرهای پروانه ای با انتهای فلنج معمولی برای پیچ و مهره به فلنج لوله و در یک ساختار انتهای رزوه ای موجود است.
