آشنایی با شير اطمينان(SAFETY VALVE)

از تجهيزات ويژه اي كه يك واحد را درمقابل افزايش ناگهاني فشار ايمن مي سازد شيرهاي اطمينان هستند.شيرهاي اطمينان به عنوان وسيله اي مناسب جهت جلوگيري از ازدياد فشار ناگهاني در موتورخانه ها ،كارخانه ها وبطور كلي انواع سايتها هاي صنعتي وبراي انواع سيالات مختلف از قبيل گاز ، بخار، آب ويا هواي فشرده استفاده مي گردند.

محدوديت فشار دراينگونه كاربردها معمولا ناشي از فشار قابل تحمل تجهيزات ، لوله هاودستگاهها ويا محصولات توليدي وهمچنين مسائل مرتبط با حفظ ايمني افراد ميباشد كه اصطلاحا به محدوده فشار كاركرد امن(safe operating limits for pressure)وياSOL/P معروف است. نحوه باز شدن شيرهاي اطمينان ومشخصات كاري انها ارتباط مستقيم با نحوه طراحي قطعات داخلي شير دارد.در اغلب موارد اين طراحي بگونه اي انجام مي گيرد كه پس از شروع بازشدن شير اطمينان در اثر ازدياد فشار ، در اثر خاصيت (POP Action) اين عمل به سرعت تشديد شده تا زماني كه شير كاملا باز گردد.

شيرهاي اطمينان بوسيله آزاد كردن مقداري ازسيال به واحد(يا به درون لاين)عمليات ايمن سازي را انجام مي دهند. شيرهاي فشار در جاهائيكه حداكثر فشار كاري بوجود مي ايند نصب مي گردند. درسيستمهاي توليدبخار ، شيرهاي اطمينان براي جلوگيري از افزايش فشار بر روي بويلر ها نصب مي گردند .

در ارتباط با شيرهاي اطمينان لازم است كه با اصطلاحاتي در اين زمينه بيشتر اشناشويم:

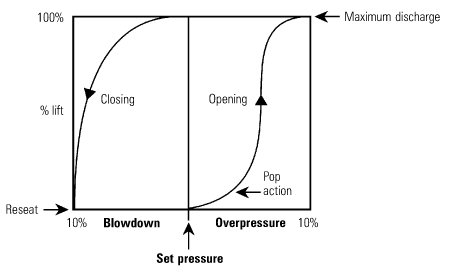

Over Pressure

فشاري است كه شير اطمينان در وضعيت كاملا باز قرار مي گيرد وحداكثر ظرفيت تخليه خود را دارا مي باشد.واضح است كه اين فشار بالاتر از فشار نقطه تنظيم (Set Presure) مي باشد ومقدار ان با توجه به كاربردها واستانداردهاي مختلف ، متفاوت مي باشد.استاندارد BS 5500 اين مقدار اختلاف فشار را درمورد سيستمهاي بخار وگاز برابر حداكثر ده درصد فشار تنظيمي شير اطمينان در نظر مي گيرد.

شيرهاي اطمينان در فرايندهاي كه ممكن است در اثر ازدياد فشار به محصول ويا تحهيزات خسارتي وارد شود از بروز اين خسارات جلوگيري مي كنند.

مقدار اختلاف فشار پائين تر از نقطه تنظيم شير اطمينان است كه جهت بسته شدن كامل ومحكم شير اطمينان پس از باز شدن وسپس برگشت سيستم به فشار عادي مورد احتياج مي باشد .اين پارامتر به Reseat Differential نيز معروف است .ميزان Blowdownنيز طبق استاندارد مذكور حداكثر حدود %10 مي باشد.

مقادير Over pressure و Blowdown بسته به نوع سيستم وانتخاب طراح متغير بوده وبطور مثال مي تواند به ترتيب %3 و%4 انتخاب گردند.

Set Point

تنظيم مناسب نقطه عملكرد وباز شدن شير اطمينان ، اولا بدلايل ايمني مذكور وثانيا به منظور اطمينان از كاركرد شير اطمينان با حداقل صدا وهمچنين ممانعت از صدمه به شير اطمينان ضروري مي باشد .اين نقطه نبايد بيشتر از SOL/P يا محدوده فشار كاركرد ايمن تجهيزات باشد واز طرفي بايد بخاطر داشت كه تنظيم فشار آزاد سازي شير اطمينان روي فشار كمتر از SOL/P هيچگونه مزيتي به همراه نخواهد داشت وتنها باعث افزايش احتمالي دفعات باز شدن شير اطمينان وفرسوده شدن ان خواهدگشت.

ميزان تغييرات احتمالي در فشار سيستم به عنوان پارامتر ديگري است كه بايد در فشار تنظيم شير اطمينان در نظر گرفته شود تااز بازشدن بيمورد شير جلوگيري بعمل ايد.درصورت ناديده انگاشتن اين مورد ، شير اطمينان دربسياري از موارد در حالت نزديك به بسته كار خواهد نمودكه به اين پديده Simmering گفته مي شود.اين حالت در نتيجه نزديك بودن بيش از اندازه فشار سيستم به نقطه تنظيم روي ميدهد وعلاوه بر ايجادسروصدا ومسائل جانبي ، باعث ايجاد صدمه به قسمتهاي داخلي شير ودرنتيجه نشت دائمي آن خواهد شد.

Shut-off Margin

همانطور كه ذكر شد هنگامي كه فشار كاري سيستم ونقطه تنظيم شير اطمينان به هم نزديك باشند ، علاوه بر در نظر گرفتن تغييرات فشار احتمالي سيستم كه در بالا عنوان گرديد ، فشار اطميناني نيز بعنوان گارانتي كردن ومطمئن شدن از بسته ماندن كامل شير به فشار كاري سيتم اضافه مي گردد كه معمولا حدود 0.1 bar مي باشد.

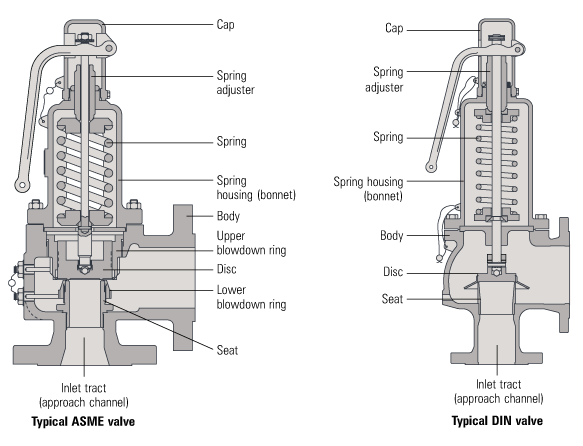

Safety valve هاي متنوعي درصنعت متناسب با نوع كاركرد آنها وجود دارد .در استانداردها انواع مختلفي از اين safety valve ها تعريف گرديده است .

براي مثال استاندارد I و VIII از ASME براي انواع بويلر وكاربردهايي در مخازن تحت فشار مورد استفاده قرار مي گيرد.

بر پايه استاندارد ASME/ANSI PTC 25.3 تنوع تعدادي ازاين تجهيزات بصورت زير تعريف گرديده است:

واژه شير اطمينان (safety valve)وشير اطمينان فشار شكن(safety relief valve)اصطلاحاتي هستند كه جهت تشريح انواع متنوعي ازتجهيزات مرتبط با آزاد سازي فشار اضافي سيال در واحد مي باشند .

در همين رابطه محدوده وسيعي از ولوهاي مختلف كه براي كاركردهاي متنوعي جهت عمل در شرايط بحراني فشارمي باشند مورد استفاده قرار مي گيرند.

در استانداردهاي امريكايي واروپايي تفاوتهايي بين اصطلاحات تجهيزات كاربردي از لحاظ معني وجود دارد .ازجمله اين تجهيزات مي توان به همين ولوها اشاره نمود.

در استانداردهاي اروپايي به اين قبيل ولوها اصطلاحا شير اطمينان (safety valve) ودراستانداردهاي امريكايي شير اطمينان فشار شكن(safety relief valve).

از جمله موارد ديگر اختلاف بين safety valve وrelief valve مي توان به اين نكته اشاره نمود كه در شيرهاي اطمينان فشار شكن ( safety valve ) به محض اينكه فشار عملكردي به فشار تنظيمي (set point) برسد سريعا اين شير عمل مي كند وتا هنگاميكه فشار عملكردي به پائين تر از فشار تنظيمي نرسد اين شير باز خواهد ماند.

ولي درشيرهاي اطمينان فشارشكن (safety relief valve) هنگاميكه فشار ورودي سيال تا نقطه فشار تنظيمي بالا برود اين ولو به تدريج باز كرده تا فشار را بالانس نمايد.

شير فشار شكن(relief valve) عموما براي سيالاتي كه غير قابل تراكم مي باشند مانند آب وروغن وغيره مورد استفاده قرار مي گيرد ولي شير اطمينان(safety valve) عموما براي سيالات تراكم پذير مورد استفاده قرار مي گيرد.

Relief Valve ها معمولا بصورت مداوم در حالت overpressure عمل مي كنند تا فشار سيستم را درحد نرمال تنظيم كنند.عمل كردن اين ولوها هيچگاه بصورت pop-action(عمل كردن ضربه اي) نمي باشد.

نصب safety valve

قبل از نصب يك safety valve بايد از تميز بودن داخل لاين اطمينان حاصل نمودلذا لازمست كه جهت جلوگيري نمودن از ورود ذرات به داخل safety valve وصدمه ديدنseat قبل از نصب safety alve ، لاين را توسط آب يا بخار كامل شستشو داد.

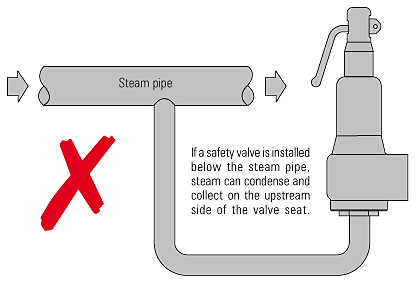

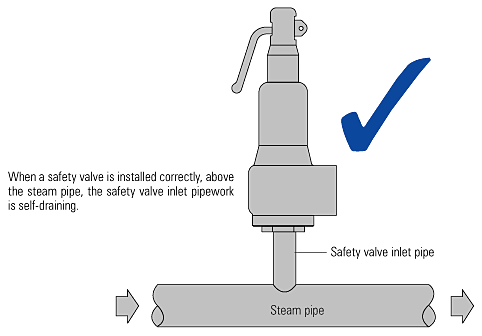

Safety valve بايد به گونه اي بر روي لاين نصب گردد كه كمترين نشتي بخار را داشته باشد وميعانات بخار دراين حالت در جهت خلاف جريان بخار ورودي به safety valve قرار نگيرند بعبارت ديگر بايد در هنگام نصب safety valve به اين نكته توجه داشت كه safety valve در بالاي لاين بخار نصب گردد.اگر safety valve در پائين لاين بخار نصب گردد ، بخارات تبديل به مايع شده ولاين ورودي به ولو را مي بندند.در شكلهاي زير نحوه نصب درست ونادرست يك safety valve نشان داده شده است.

اگر توسط هوا تست صورت گيرد بايد در قسمت خروجي SAFETY VALVE كه توسط يك فلنجي بسته شده ، لوله اي به قطر 6mm (همانند شكل) تعبيه گرددوانتهاي اين لوله در درون ظرف آب شفافي قرار بگيرد.دقت گردد كه اين لوله بايد به مقدار 12.7mm در درون آب قرار بگيرد(همانند شكل).درحالت تست ، تعداد حبابهاي خروجي از قسمت اين لوله شمرده مي شود.

عموما براي safety valve ها كه درزير مقدار 70 bar g تنظيم مي گردند تعداد حبابها بايد برابر 20 حباب باشد.
