شير هوا تک محفظه دو روزنه اهرم دار
گستره کاربرد:
اين نوع شيرهوا براي فشارهاي كاري كم تا متوسط توصيه شده و مورد استفاده قرار می گیرند.
- شناور شير از نوع اهرم دار بوده و نيروهاي لازم براي باز و بسته كردن شير توسط اهرم چند برابر مي شوند و امكان گير كردن شير در هيچ شرايطي وجود ندارد.
- جهت جلوگيري از آسيب ديدن شناور در اثر تلاطم يا برخورد اجسام خارجي ، در ورودي شير صفحه محافظي تعبيه شده است.
جهت جلوگيري از دستكاري شير توسط افراد غير متخصص در پاي كار كليه پيچهاي اتصال از نوع آلن در نظر گرفته شده اند تا به راحتي قابل باز كردن نباشند. و نيز براي جلوگيري از ورود اجسام خارجي به داخل شير، شير داراي محافظ توري مي باشد.

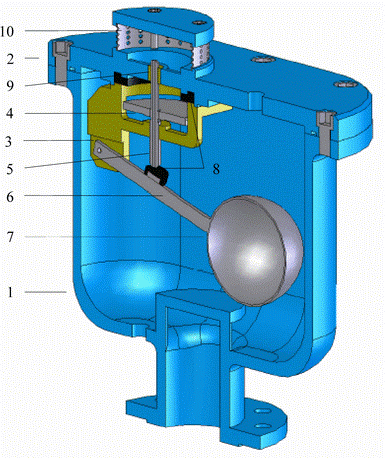

نام و جنس قطعات شيرهاي هواي تك محفظه دو روزنه اهرم دار:
|
Material |
Part Name |
No. |
|
GGG40 or GGG50 |
Body |
1 |
|
GGG40 or GGG50 |
Cover |
2 |
|
Bronze |
Bearing |
3 |
|
X20Cr13 |
Disk |
4 |
|
Bronze |
Shaft |
5 |
|
AISI 304 |
Arm |
6 |
|
AISI 304 |
Float |
7 |
|
NBR |
Sealing Parts |
8 |
|
Bronze |
Bushing |
9 |
|
AISI 304 or ST 37-2 |
Strainer |
10 |
ابعاد شيرهاي هواي تك محفظه دو روزنه اهرم دار :
|
H [mm] |
B [mm] |
A [mm] |
ØK [mm] |
ØD [mm] |
DN [mm] |
||||
|
PN25 |
PN16 |
PN10 |
PN25 |
PN16 |
PN10 |
||||
|
360 |
200 |
345 |
125 |
125 |
125 |
165 |
165 |
165 |
50 |
|
485 |
250 |
435 |
160 |
160 |
160 |
200 |
200 |
200 |
80 |
|
520 |
250 |
435 |
190 |
180 |
180 |
235 |
220 |
220 |
100 |
|
645 |
350 |
560 |
250 |
240 |
240 |
300 |
285 |
285 |
150 |
|
690 |
350 |
560 |
310 |
295 |
295 |
360 |
340 |
340 |
200 |
