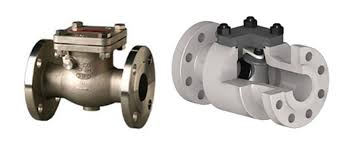

شیر خودکار فولادی Swing Check Valve

شیر خودکار فولادی:

شير يكطرفه هاي نوساني عموماً در خطوط پيوسته كه داراي Gate Valve مي-باشد مورد استفاده قرار ميگيرند. چون اين شيرها جريان آزاد نسبي را از خود عبور ميدهند. اين شيرها براي خطوطي كه سرعت سيال پائين ميباشد مورد استفاده قرار ميگيرند و در خطوطي كه داراي جريان ضرباني ميباشند نبايد از اين شيرها استفاده نمود. چون بطور پيوسته ديسك باز و بسته شده وكوبيده شدن آن باعث ازبين رفتن متعلقات شيرخواهد گرديد. بطور كلي همانطور كه بيان شد اين نوع شير يكطرفه ها براي حالتي كه سيال حركت ضربه اي داشته و يا برگشت سيال سريع باشد گزينه مناسبي نمي باشد.

از آنجائيكه اين شيرها داراي چندين قطعه بوده كه بوسيله اتصالاتي به يكديگر مرتبط گرديده اند.لذا همين باعث گرديده كه در ميان ساير شير يكطرفه ها داراي كمترين استحكام باشند. علاوه بر اين در حالتيكه مجرابند حركت نسبتاً بزرگي داشته باشد اين حالت ميتواند منتج به افزايش سرعت برگشت مجرابند گرديده و نيروي ضربه اي بزرگي را در حالت ناگهاني باز و بسته شدن بوجود آورد. اين نوع شير يكطرفه ها را ميتوان هم در حالت افقي و هم در حالت عمودي مورد استفاده قرار داد. (درحالت نصب عمودي بايد جريان سيال از پائين به بالا باشد تا نيروي جاذبه به بسته شدن مجرابند كمك نمايد.) همچنين بدليل سادگي تجهيزات تشكيل دهنده، داراي تعميرات به نسبت ساده تري در مقايسه با ساير شير يكطرفه ها ميباشند. از نكاتي كه بايد در اين گونه شيرها درنظر گرفت بوجود آمدن ضربه قوچي در آنـها ميباشد.

ضـربه قـوچي در اثر يك فشـار موجي (Surge Pressure) خيلي بزرگ در هنگاميكه اين شيرها بسته ميشوند بوجود ميآيد. اين شيرها فاقد متعلقات محافظ در مقابل ضـربه قوچي ميباشد. مجرابندها در اين شيرها بايد مسافت زيادي را جهت باز و بسته كردن شير طي نمايد. در يك فاصله زماني كوتاه در طي اين مسير توسط مجرابند كه مي خواهد مسير را ببندد اين امكان وجود دارد كه سرعت برگشت سيال در اين حالت كمي افزايش يابد هنگاميكه مجرابند در چنين وضعيتي قرار بگيرد ضربه قوچي بوجود خواهد آمد.
