شیر یکطرفه کشویی از نوع ساچمه ای (Ball Type Lift check valve)

شیر یکطرفه کشویی از نوع ساچمه ای ( Ball Type Lift Check Valve)

در شیر یکطرفه به جای دیسک از گوی(ساچمه) استفاده گردیده و پوشش بیرونی این ساچمه از جنس لاستیک بوده و به صورت نرمال بر روی نشیمنگاهش که در قسمت ورودی ولو می باشد قرار گرفته است .

نوع قرار گیری ساچمه در قسمت ورودی به گونه است که کاملا باعث آب بندی آن گردد.هنگامی که از طرف سیال به ساچمه فشار وارد گردد،باعث می گردد که این ساچمه در یک مسیر مشخص در امتداد نشیمنگاهش حرکت کرده و اجازه دهد تا سیال از قسمت ورودی ولو عبور نماید.

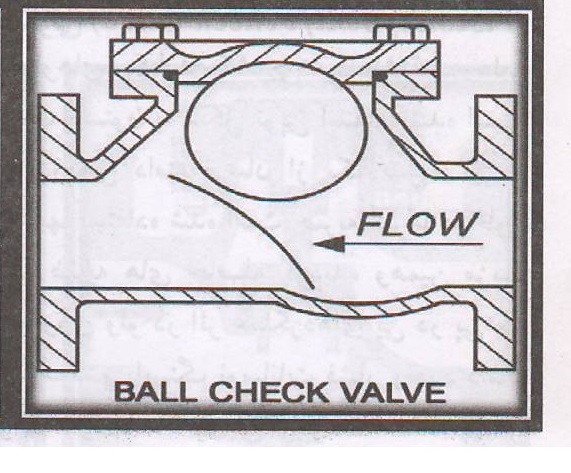

هنگامی که فشار سیال افت نماید،گوی از موقعیتی که در آن قرار گرفته به پایین لغزیده و مسیر عبور جریان را مسدود می کند.نمونه ای از این ولوها در شکل زیر نشان داده شده است.
