شیرهای یکطرفه نوسانی از یک دیسک که قطر آن دقیقا به اندازه قطر لاین بوده تشکیل گردیده اند .این دیسک همواره در مسی عبور جریان به صورت معلق می باشد.هنگامی که جهت جریان و مسیر آن به سمت جلو باشد،آن گاه فشار حاصله از نیروی سیال باعث می گردد تا دیسک حول لولای خود به سمت بالا حرکت کرده و در این حالت اجازه می دهد تا ولو باز شود. در صورتی که جریان در جهت معکوس برقرار گردد،سبب می شود که دیسک به حالت اولیه خود،مسیر سیال را قطع کرده و از برگشت سیال در داخل لاین جلوگیری نماید .

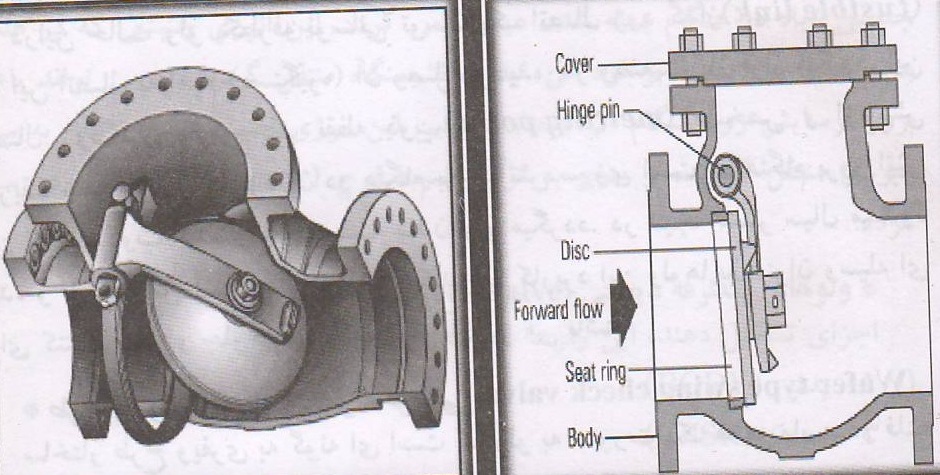

در غیاب سیال وزن دیسک باعث بسته ماندن ولو گردیده ودر برخی موارد نیز بسته شدن دیسک توسط یک اهرم وزنی صورت می پذیرد.همانگونه که در شکل زیر نشان داده شده ، کلیه متعلقات این ولو که در داخل بدنه قرار قرار گرفته اند به گونه ای عمل می کنند که دیسک به راحتی در مسیر جریان حرکت آزادانه داشته باشند.

معایب شیرهای یکطرفه نوسانی

در ولو های یکطرفه نوسانی ،وزن دیسک باعث ایجاد مقاومت نسبتابالایی در جهت حرکت جریان می گردد.علاوه بر این به دلیل شناور بودن دیسک داخل ولو در برابر حرکت جریان،امکان پدید آمدن حالت اغتشاش در جریان وجود دارد. میزان افت فشار در این قبیل ولوهای یکطرفه نسبت به سایر ولوهای یکطرفه بیشتر می باشد.بروز تغییرات در میزان و جهت جریان،باعث می گردد که دیسک در مسیر برگشت خود به نشیمنگاه،به صورت متناوب با نشیمنگاهش برخورد کرده و همین عامل باعث ایجاد سایش در نشمنگاه آن می گردد. جهت برطرف شدن این مشکل می توان از یک مکانیزمی که باعث کند شدن و ایجاد میرایی در این حرکت ها گردد استفاده نمود.در صورت امکان بهتر است در این قبیل ولوها جهت کاهش میزان فرسایش از نشیمنگاه فلزی استفاده گردد.

کاربرد مختلف ولوهای یکطرفه نوسانی

1-استفاده از ولوهای یکطرفه نوسانی در هنگام تست فشار لاین

در این حالت اهرم توسط یک پین قفل کننده به یک صفحه مربعیبسته شده است که این کار باعث می گردد دیسک در وضعیت باز قرار گیرد .این وضعیت هنگامی مورد استفاده قرار می گیرد که مسیر لاین تحت تست فشار قرار گرفته و تست گردد.

2-کاربرد به همراه اتصال زود گداز

در این حالت ولو یکطرفه نوسانی توسط یک اتصال زود گداز که این اتصال به اهرم(دستگیره)آن وصل گردیده ،در وضعیت باز قرار می گیرد.این اتصال زود گدازدر یک نقطه ذوب مشخص و از پیش تعریف شده بوده و کاربرد آن در هنگام بروز آتش سوزی است .در هنگام بروز آتش این اتصال ذوب شده و باعث بسته شدن ولو می گردد.در نتیجه مسیر سیال مسدود شده و از گسترش آتش جلوگیری می نماید.لذا کاربرد این ولوها به عنوان وسیله ای برای کنترل آتش و جلوگیری از گسترش آن نیز می باشد.
