شیرهای یکطرفه دیسکی(Disk check valve)

شیرهای یکطرفه دیسکی(Disk check valve)

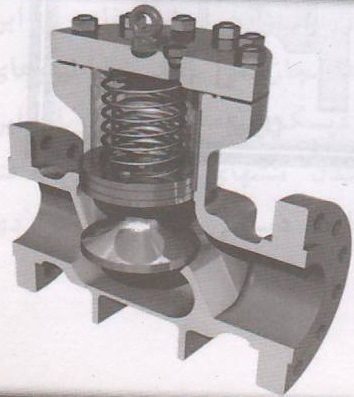

اجزای تشکیل دهنده شیرهای یکطرفه عبارتند از:

1. بدنه (BODY)
2. دیسک(DISK)
3. فنر(SPRING)
4. نگهدارنده فنر(SPRING RETAINER)

دیسک آن ها دریک صفحه با زاویه 90 درجه با مسیر عبور سیال حرکت می کنند. از حرکت دیسک بواسطه وجود فنر که در درون یک نگهدارنده قرار گرفته، ممانعت به عمل می آید.بدنه آن ها نیز به گونه ای طراحی گردیده که این قطعات به آسانی و به صورت یکپارچه و متحدالمرکز در داخل آن مونتاژمی گردند.در مواردی که نیاز به آب بندی صفر مدنظر باشد می توان از یک نشیمنگاه نرم که عمدتا از جنس قطعات الاستومری می باشند،استفاده می گردد.

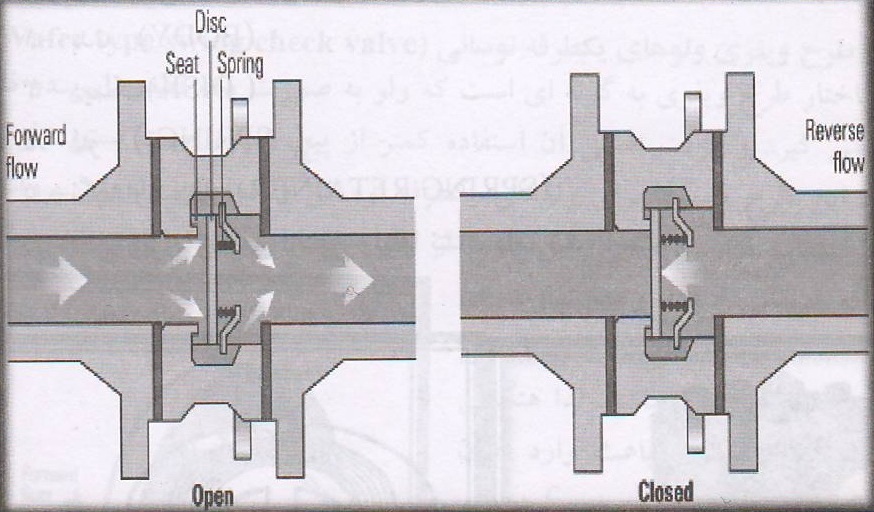

هنگامی که نیروی وارد شده به دیسک توسط فشار سیال در قسمت بالا دست جریان از مقدار نیروی فشارنده فنر به دیسک بیشتر شود ،آن گاه این نیرو باعث جدا شدن دیسک از نشیمنگاه خود شده و به سیال اجازه عبور می دهد.به عبارت دیگر در این حالت ولو باز شده است.هنگامی که از اختلاف فشار در دوطرف ولو کاسته شود ،نیروی حاصله از فنر باعث می گردد تا ولو به نشیمنگاه خود برگشته و بلافاصله ولو را قبل از این که جریان معکوس سیال برقراگردد ، مسدود می کند.به دلیل قرار گرفتن فنر در این گونه ولوها،امکان مونتاژ آن ها در مسیر (افقی/عمودی) میسر می باشد.
