شیر کشویی یا گیت ولو

معرفی شیر کشویی یا گیت ولو

شیر کشویی یک شیر مسدود کننده است که برای دو حالت باز یا بسته مناسب می باشد. این شیر دارای نشیمنگاه است که زبانه شیر روی آن می نشیند و مسیر عبور سیال را سد می کند. شیر کشویی را می توان به صورت دستی از طریق فلکه یا آچار مخصوص (در صورت نصب در یک محفظه) و یا به وسیله یک محور (در صورت نصب در زیر زمین) باز و بسته کرد. باز و بسته کردن شیر به صورت خودکار از طریق مکانیزم نیز مخصوص امکان پذیر است و جهت استاندارد بستن شیر، موافق جهت عقربه های ساعت است.

شیر فلکه کشویی چیست ؟

این شیرها عموما از از اجزا زیر تشکیل شده اند:

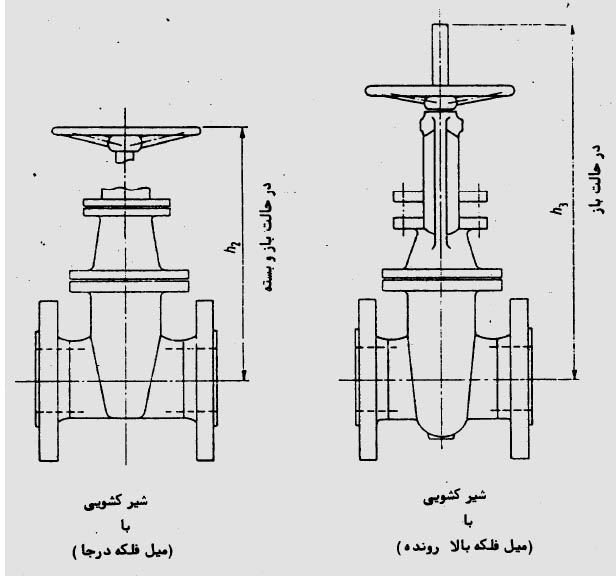

۱- میله انتقال حرکت (میل فلکه یا استم) در دو نوع درجا و بالا رونده

۲- زبانه با وجوه یکپارچه و یا مجزا

۳- نشیمنگاه زبانه فلزی یا نشیمنگاه زبانه الاستومری

۴- نشیمنگاه بدنه فلزی یا نشیمنگاه الاستومری بدنه

۵- متعلقات از آلیاژهای آهن یا مس

۶- فلنج های انتهایی

گستره اقطار و فشارهای اسمی:

شیرها کشویی چدنی با اقطار اسمی (دی ان – DN) به صورت ذیل هستند : (اعداد به میلی متر میباشد.)

۵۰ میلیمتر ۶۵ میلیمتر ۸۰ میلیمتر و ۱۰۰ ، ۱۲۵ ، ۱۵۰ ، ۲۰۰ ، ۲۵۰ ، ۳۰۰ ، ۴۰۰ ، ۵۰۰

توجه:

قطر اسمی عددی است صحیح نزدیک به قطر داخلی برحسب میلیمتر و فشار اسمی عددی است است نزدیک به فشار کار بر حسب بار.

فلنج های بدنه:

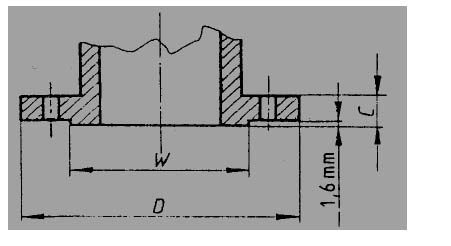

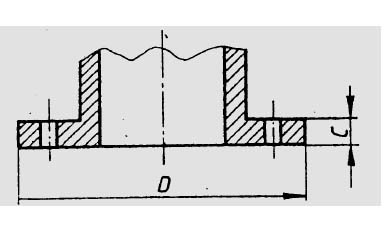

ابعاد فلنج بدنه شیر های کشویی چدنی می بایستی طبق استاندارد شماره ۵۹ صنعت آب کشور بوده مگر در مورد شیرهای چدنی با گرافیت لایه ای وفشار های اسمی ۲۰و۵۰که ابعاد آنها در جدول ۷وشکل های ۲-الف و۲-ب داده شده است.

مجرای کنار گذر:

تحت شرایط خاصی در نظر گرفتن لوله کنار گذر برای شیرهای کشویی با قطر اسمی ۲۰۰ و بزرگتر ممکن است لازم باشد.

آب بندی میل محور:

آب بندی میر فلکه می تواند با استفاده از محفظه نخ گرافیتی گلند واشر یا آب بندی تزریقی یا واشرهای حلقوی و یا آب بند های تحت فشار به عمل آید وجنس آب بند همیشه باید مناسب درجه حرارت وفشار کار باشد.

زبانه:

در مورد شیرهایی که طبق این استاندارد تولید می گردند طراحی زبانه در اختیار سازنده می باشد.انواع زیر به عنوان مثال ذکر می گردند:

۱- با نشیمنگاه گوه ای

۲- با نشیمنگاه موازی وبا وسیله آب بندی

۳- با نشیمنگاه موازی وبدون وسیله آب بندی

۴- با نشیمنگاه ارتجاعی

طرز کار شیر کشویی:

شیرهای ساخته شده طبق این استاندارد بوسیله فلکه دستی مستقیما یا از طریق چرخ دنده ویا بوسیله موتور محرک عمل می نمایند.استفاده از چرخ دنده ویا موتور محرک باید مطابق استاندارد مربوطه باشد.

شیر باید با گردانیدن فلکه در جهت عقربه ساعت بسته و در جهت خلاف آن باز گردد.

آزمایشات وبازرسی شیر چدنی کشویی:

هرشیر باید طبق مندرجات استاندارد شماره ۹۰-الف صنعت آب کشور مورد آزمایش فشار قرار گیرد در مورد آزمایش جداره شیر میزان فشار باید 1/5برابر فشار مجاز کار شیر باشد.

کلیه شیرهایی که براساس استاندارد ساخته می شوند باید بر طبق استاندارد شماره ۹۰-الف صنعت آب کشور تحت آزمایش نشیمنگاه قرار گیرند.این آزمایش برای شیرها در حالت بسته بودن عادی زبانه انجام می گیرد.
