جهت سوراخ فلنجها

جهت سوراخ فلنجها:

جهت و مکان سوراخ ها هنگامی دارای اهمیت می باشد که بعنوان مثال فلنج در حال مونتاژ نمودن اولیه با یک اتصال باشد.جمله زیر را اکثرا در نقشه ها دیده باشید:

All flange bolt holes straddle the centerlines

" خط عبوری از مرکز سوراخ پیچ ها باید از مرکز دو پیچ عبور کند."

این بدین معناست :

1- برای فلنج هایی که بصورت عمودی نصب شده اند ( سطح فلنج بصورت عمودی بوده و خط جریان بصورت افقی رو به بالا یا پایین می باشد) وضعیت سوراخ ها بایستی بصورت شکل زیر قرار گیرند.

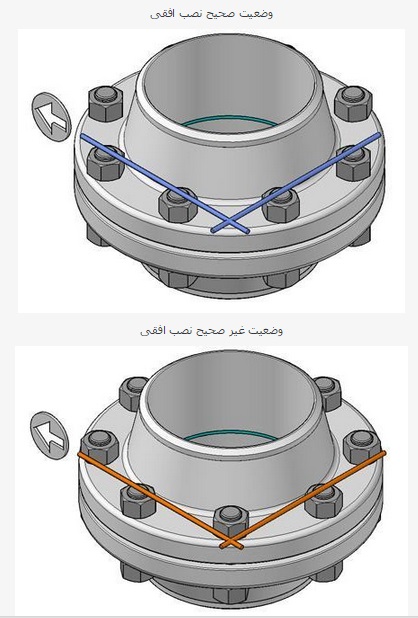

2-برای فلنجهایی که بصورت افقی نصب شده اند ( سطح فلنج بصورت افقی بوده و خط جریان بصورت عمودی رو به بالا یا پایین می باشد) وضعیت سوراخها بایستی بصورت متقارن نسبت به خط مرکزی در جهت شمال سایت قرار گیرند.
