شیر آلات صنعتی‌ -شیر چدنی

در برخی موارد جهت اتصال لوله به تجهیز یا لوله به لوله از اتصال فلنجی استفاده می شود. این اتـصال به جهـت آسانی نصـب و جدا می شـود، در مـواردی كاربرد دارد كه لازم اسـت خط بصورت متناوب جهت بازدید یا تعمیر باز و بسته شود. اتصال پمـپ ها، كمپرسـورها، مبـدل­های حرارتـی، راكتـورها و .... به خطوط لوله توسـط فلنـج هائی صـورت می گیرد كه توسـط استاندارد ASME B16.5 وAPI 6D یكسان سازی شده است. یكی از مـواردی كه در فلـنج ها اهمیـت زیادی دارد كلاس فشاری فلنج است.كلاس فشاری به اندازه لوله، فشار و دمای سیال درون خط ، خود سیال و مواردی از این دست بستگی دارد. فلنج ها یكی از اتصال دهانه های لوله ها، شیرآلات و دستگاه ها به یكدیگر می باشد فلنج ها بصورت قطعه دیسكی شكل بوده كه همیشه بصورت جفت به كمك پیچ و مهره دو قطعه را به یكدیگر متصل می سازد و به آسانی باز شده و برای فشارهای كم و بالا مناسب می باشد. آب بندی بین دو فلنج توسط واشر(Gasket) كه در بین آنها قرار داده می شود انجام می گیرد. جنس فلنج ها از فولاد و آلیاژهای آن و یا از چدن و سایر مواد ساخته می شود.

این قطعه با پمپ فروخته نشده و جداگانه باید خریداری شود و جزئ اتصالات لوله کشی است که در موقع نصب پمپ باید بر روی پمپ سوار شود. حال بیایید عملکرد شیر خودکار و اهمیت تهیه و نصب این شیر را با هم مرور کنیم.

سه راه صافي فلنچدار طرح Y قابل استفاده جهت فيلتر كردن انواع سيالات با كمترين افت فشار ممكن و دوام بالا بعلت استفاده از فيلتر از جنس فولاد ضد زنگ و مجهز به بوشن تخليه سريع جامدات مي باشد

API American Petroleum Institute -issues standards for oil & gas industry. انستیتوی نفت آمریکا (مرجع صدور استانداردهای نفت و گاز) ASTM American Society for Testing Materials -Issues standards for line pipe. انجمن تست مواد آمریکا ( مرجع صدور استاندارد خطوط لوله) A53A ASTM grades of carbon steel pipe گریدهای مربوط به لوله های فولادی (نسخه آمریکایی)

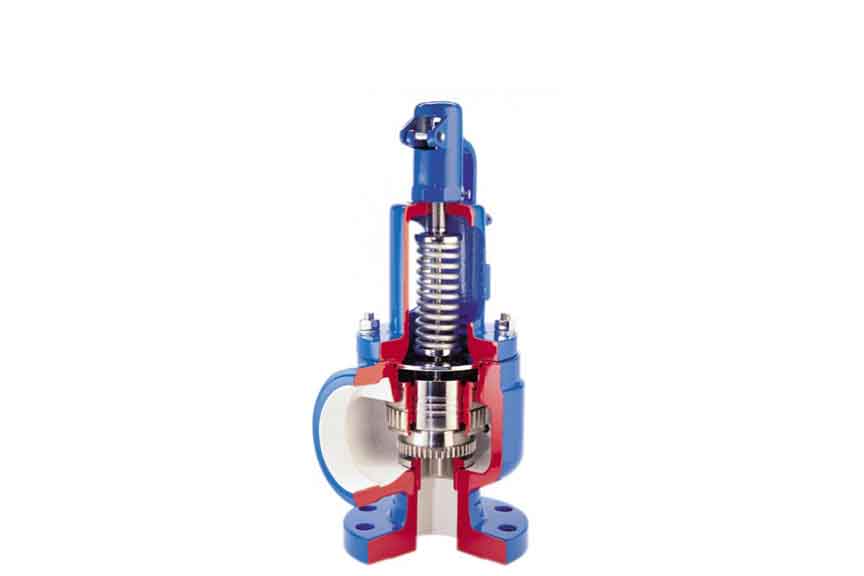

شیر اطمینان یا PSV فشار یکی از تجهیزات ایمنی در صنایع نفت و گاز است که مانع از قرار گرفتن لوله ها ، شیرآلات، مخازن تحت فشار و ... در شرایط فشاری بیش از فشار طراحی می شود. بنابراین انتخاب PSV بسیار مهم بوده و باید با احتیاط کامل صورت پذیرد.

شیر وسیله ای است که برای مهار کردن جریان و فشار سیالات به کار می رود وظایف اصلی شیرهای صنعتی عبارتند از : 1) قطع و وصل کامل جریان 2) جلوگیری از بازگشت مایعات و گازهای عبور کرده 3) تنظیم عبور مقدار مورد نیاز مایعات و گازها 4) تنظیم و کنترل مقدار و فشار مایعات و گازها 5) کنترل و ایمن نگه داشتن دستگاه های تحت فشار و اصولا شیرها در مواردی به کار می روند که برای جریان سیال (اعم از مایع و گاز ) اختلاف فشار وجود داشته باشد . تاریخچه اولین شیرهایی که به‌وسیله انسان اختراع شد، همان چیزی است که اکنون به عنوان (دریچه) آب‌بند میشناسیم. دریچه‌ای که با گذاشتن یا برداشتن آن در مسیر آب، جریان را بسته، باز یا نیمه باز می گذاشتند. شیرهای دروازه‌ای امروزی در واقع همان آب بند های قدیمی هستند.

كاربرد اين نوع شيرها،كنترل كردن درجه حرارت سيال خروجي از شير سه راهه مخلوط كننده است .اين شير همواره دو راه را به هم مرتبط مي كند.اين شير مي تواند در يك مسير اصلي نصب شود و طرف سوم آن به يك انشعاب وصل گردد و توسط آن مي توان ميزان عبور آب به انشعاب را تنظيم كرد.

شير هاي خودكار معمولا شيرهايي هستند كه هماهنگ با يك كنترل كننده خود كار براي كنترل كردن مقدار گذر جريان استفاده مي شوند . شير هاي كنترل را به گروه هاي زير تقسيم مي كنند : الف) نوع داراي عملگر (ACTUATOR TYPES) : يك عملگر شير سيگنال خروجي از كنترل كننده (مثلا يك سيگنال الكتريكي يا بادي ) را به حركت خطي يا دوراني تبديل مي كند.

شيرهاي متعادل كننده دستي مي توانند داراي ساقه گردان (ROTARY) , بالا رونده (RISING) , و يا غير بالا رونده (NON RISING) باشند

شيرهاي سوزني خصوصيات اصلي كنترل را دارند كه عبارتند از: 1- عدم وجود قطعات لق در داخل شير براي جلوگيري از ارتعاش و استهلاك 2- كاهش و يا افزايش يكنواخت سطح مقطع عبور سيال نسبت به حركت قطعه مسدود كننده (پيستون)
