شیر آلات صنعتی‌ -شیر چدنی

در مقاله حاضر نویسنده به بررسی نقش و جایگاه مدیریت آب از نظر فرهنگ قرآنی در پیشرفت و آبادانی كشور و نیز اهمیت آب در تداوم چرخه زندگی پرداخته است. ضرورت اصلاح الگوی مصرف آب آب یكی از مهم‌ترین عوامل در ایجاد موجودات زمینی است. و لذا آب را مایه زندگی و حیات دانسته‌اند. با اینكه بیش از دو سوم سطح زمین را آب اشغال كرده و قاره‌ها را آبهای اقیانوس‌های بزرگی چون آرام و اطلس احاطه كرده است، با این همه مشكل بخش عظیمی از موجوداتی كه در خشكی زندگی می‌كنند، كمبود آب به ویژه آب شیرین است. ایران در منطقه‌ای از جغرافیای زمین قرار گرفته كه كمبود آب شیرین در آن به طور كاملا محسوس است. در حال حاضر منازعاتی در جهان شكل گرفته كه از آن به جنگ آب یاد می‌شود. در جهان امروز، تسلط و مدیریت آب به معنای تسلط بر ثروت و قدرت است. البته ایران از نعمت آبهای بارانی به مقدار زیاد بهره‌مند است، ولی مشكل آن جاست كه بیش از هشتاد درصد از آب برای كشاورزی به شكل غیراصولی استفاده می‌شود و بخش اعظم آن هدر می‌رود. این جاست كه مساله مدیریت آب برای جهاد اقتصادی و توسعه و شكوفایی اقتصادی معنایی خاص می‌یابد كه از سوی مقام معظم رهبری بر آن تاكید شده است. منابع : روزنامه كيهان، شماره 20058 به تاريخ 4/8/90، صفحه 10 كلمات كليدي : آب، قرآن نوع مقاله : نشريات موضوع مقاله : فرهنگي

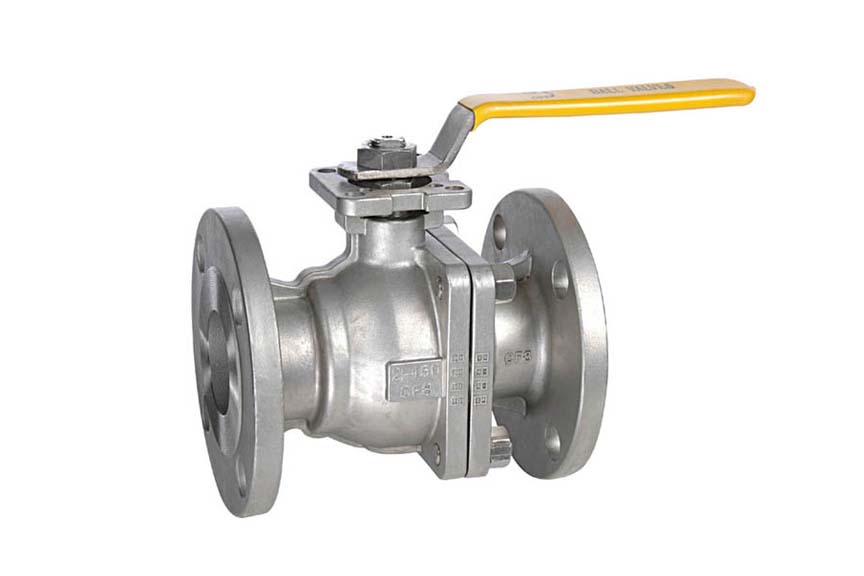

شـيرهاي ساده قـطع و وصـل هسـتند كه از يك قطـعه توپي شكل براي متوقف كردن و راه اندازي دبي سيال در پايين دست شير استفاده مي شود با چرخش ساقه شير به سمت موقعيت باز شدن توپي چرخيده و سوراخي كه در وسط آن تعبيه شده است در مسير ورود و خروج سيال قرار مي گيرد و در نتيجه سيال از شير عبور مي كند. از شير توپي براي كنترل جريان فقط زماني كه سيال گاز باشد مي توان استفاده كرد.

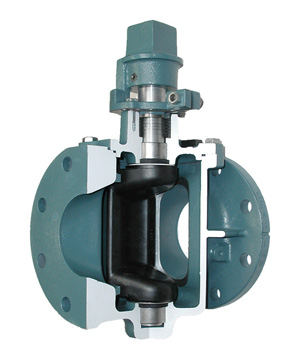

يك شـير با حـركت چرخشـي است كه براي باز و بسـته كردن سيـال مورد اسـتفاده قرار ميگيرد. شير سماوري در جايي كه سيال گازي است براي تنظيم جريان، دقت تنظيم دبي نسبت به شير توپي كمتر است. وجه تسميه اين شير از شكل مجـرابند آن است كه به صـورت يك توپي ميباشد، گرفته شـده است. ساده ترين شكل يك Plug Valve شير هوا و شيربخار مي باشد، بدنه Plug Valve طوري طراحي و ماشينكاري مي گردد. كه براي قرار گرفتن توپي بصورت مخروطي و يا استوانه اي مناسب باشد. مجرابند اين شيرها يك جسم صلـب است كه داراي يك سـوراخ كه براي عبور جريان تعبيه گرديده ميباشد. اين سوراخ با زاويه 90 درجه در جهـت طـولي مجرابند قرار ميگيـرد. در وضعــيت باز بودن شير، محل عبور جريان در شير يا ورودي و خروجي با هم در يك راستا قرار ميگيرد. در حاليكه توپي به اندازه 90 درجه نسبت به وضعيت باز تغيير وضعيت ميدهد قسمت صلب روي توپي مسير جريان را ميبندد و جريان سيال قطع ميگردد.

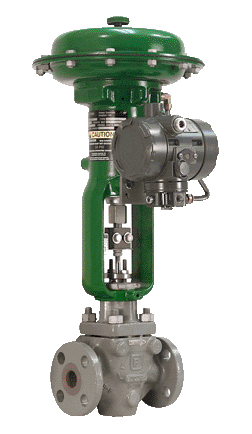

این دستگاه با سایز نامی DN15 تا DN150 و فشار نامی PN16 تا PN40 در محدوده دمای کاری10…350˚C جهت کنترل دبی سیالات در پرووه ها و سایت های مختلف صنعتی و تخصصی برای بخار و مایعات قابل استفاده می باشد

شیر فلکه از کلمه ی valve در زبان انگلیسی مشتق شده که به معنای گلوگاه می باشد.وسیله ایست برای تنظیم میزان عبور سیال از یک گذرگاه٬ که به صورت باز٬ بسته و یا ما بین این دو وضعیت قرار می شود و اجازه ی عبور سیال را به صورت مکانیکی صادر می کند. در یک سیستم انتقال سیال، شیرآلات نقش کلیدی دارند. زیرا از آنها برای مصارف قطع و وصل جریان، تغییر دبی جریان، و کنترل جریان استفاده می شود.شیر فلکه ها از لحاظ سایز و نوع عملکرد به انواع مختلفی تقسیم می شوند. قطر شیر فلکه ها از چند دهم میلیمتر تا چند متر قابل تغییر می باشد. برای مثال در برخی پالایشگاه ها شیرفلکه هایی تا ارتفاع ۵ متر نیز وجود دارد Wikipedia.com

از اتصال دهنده‌های لوله‌ها، شیر آلات ، پمپها ودستگاهها به یکدیگر می‌باشد آب بندی بین دو فلنج توسط واشر ، لای(Gasket) که در بین آنها قرار داده می‌شود انجام میگیرد. جنس فلنجها از پلی اتیلن ، استیل، فولاد وآلیاژهای ان ویا از چدن وسایر مواد ساخته می‌شود.

شیرهای سوزنی در ساختار بجاي صفحه ديسك داراي يك قسمت به شکل مخروطي بلند شبيه به يك سوزن در انتهاي ميله اصلي شير قرار دارد. همين قطعه مخروطي شكل باعث مي شود كه سطح نشستن در اين شيركمتر از Globe Valve گرديده فلذا اين نوع شيرسوزني بسيار مناسب براي تنظيم جريان سیال، در خطوط سیالی باشد . يك شير سوزني جهت تنظيم دقيق ميزان جريان عبوري سيال مورد استفاده قرار مي گيرد .

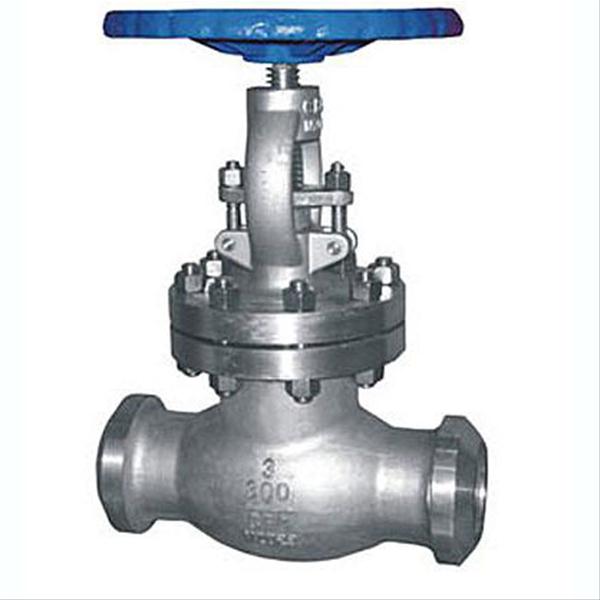

یکی از پرکاربردترین شیرآلات مهم صنعتی در صنایع نفت و گاز و پتروشیمی و آب )شیرکروی يا(Globe valve است که در کلیه خطوط انتقال سیالات مایع ، گاز، دوفازی و سیالات حامل ذرات معلق جامد بکار می رود ولی درصورت بکارگیری آن برای جریانهای دو فازی تمهیداتی ضروری لازم است. امروزه در شبکه های مختلفی از این شیر بهره می گیرند مانند تاسیسات ساختمانی، موتورخانه ها، خروجی پمپها، پالایشگاهای نفت، نیروگاهها ، پتروشیمی ها، صنایع آب ، صنایع غذایی، نساجی و هر جایی که نیاز به تنظیم میزان دبی عبوری جریان باشد. برای اطلاعات تکمیلی درخصوص این شیر بایستی به استاندارد BSI BS 1873 مراجعه نمود.

90 درصد آب کشور در بخش کشاورزی استفاده می‌‌شود که ۸۰ درصد این آب هدر می‌رود، با این حال شاخص‌ترین برنامه جلوگیری از هدررفت آب، اجرای آبیاری تحت فشار است که از 1.2 میلیون هکتار فراتر نرفته است. نقل از فارس، بخش کشاورزی ایران با سهم 90 درصدی، بیشترین میزان مصرف آب کشور را دارد و بیش از 80 درصد منابع آب در این بخش به هدر می رود. مدیریت منابع آب کشور مناسب نیست و طی سالهای اخیر شاهد کاهش منابع آب‌های زیر زمینی کشور هستیم. مسئولان ارشد کشوری نیز مدام در این مورد صحبت می‌کنند، اما همچنان در روی همان پاشنه قبلی می‌چرخد، مقام معظم رهبری در بخشی از سخنان خود در پیام نوروزی سال 90 که به سال اصلاح الگوی مصرف نام‌گذاری کردند، با تاکید بر لزوم اصلاح شیوه‌های آبیاری و اصلاح الگوی مصرف آب در بخش کشاورزی تأکید کردند: «امروز در کشور 90 درصد آبی که مصرف می‌کنیم در بخش کشاورزی مصرف می‌شود. اگر شیوه‌های آبیاری کشاورزی را دولت بتواند به توفیق الهی اصلاح بکند و اگر از این 90 درصد 10 درصد کم بشود، شما ببینید چه اتفاقی می‌افتد. ما در بخش‌های دیگر – بخش خانگی، بخش صنعتی و سایر بخش‌هایی که به آب نیاز دارد – فقط با 10 درصد آب کشور کار می‌کنیم و از 10 درصد آب کشور استفاده می‌کنیم. اگر بتوانیم در بخش کشاورزی 10درصد صرفه‌جویی کنیم، در واقع دو برابر امکانات بهره‌برداری در بخش غیرکشاورزی به وجود می‌آید که این امر بسیار با ارزش است.»

تقسیم بندی فشار فلنج ها را بر حسب استاندارد های مختلف اندازه گیری می کنند که به صورت زیر است.
